用于建筑结构中硬化混凝土抗压强度的非破损检测评定。

TB 10426-2019《铁路工程结构混凝土强度检测规程》

JTS 239-2015《水运工程混凝土结构实体检测技术规程》

JGJ/T 23-2011《回弹法检测混凝土抗压强度技术规程》

DB11/T 1446-2017《回弹法、超声回弹综合法检测泵送混凝土抗压强度技术规程》

各省市回弹法相关地标

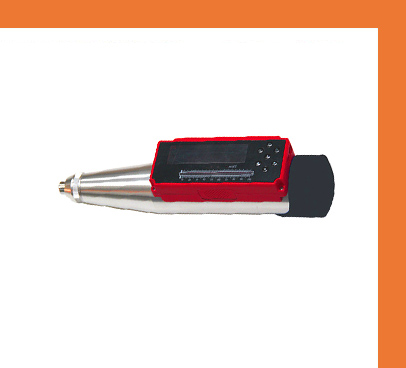

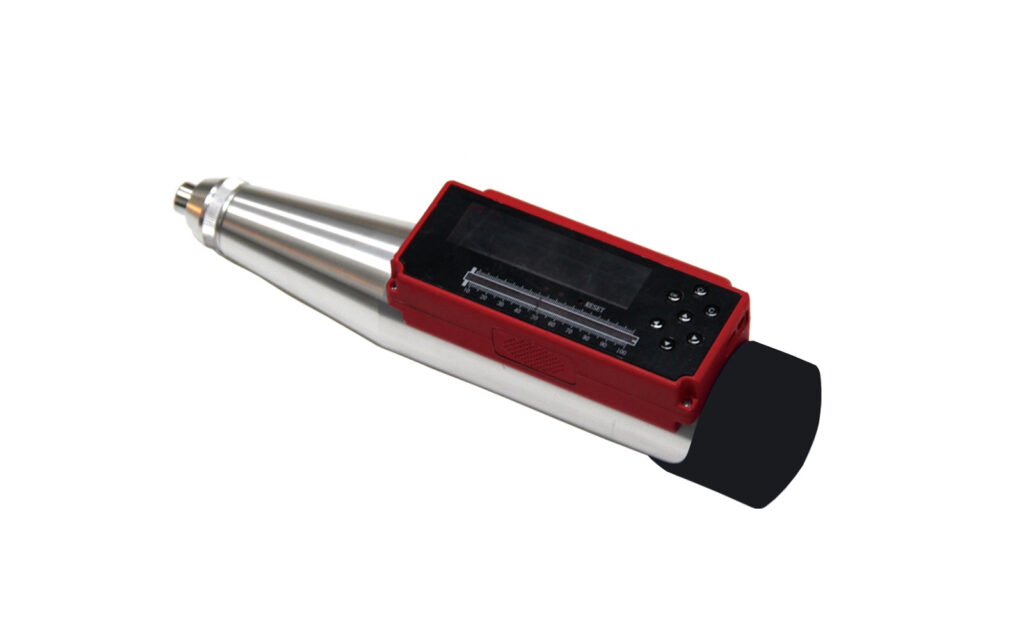

  • 一体式设计,体积小巧,重量轻,方便携带;
  • 光栅技术,无接触、无摩擦;
  • 显示屏:2” 256×64(点阵);
  • 全中文操作菜单,角度、测试面、泵送、碳化等参数可现场设定;
  • 机内匹配全国统一及各地方曲线,可随意设置选择,也可定制专用曲线;
  • 语音报数;
  • 电池电源:1600 毫安 7V 锂离子电池;
  • USB数据传输,可将存储数据通过USB线上传到计算机;
  • PC机专业全中文数据分析软件,数据处理及报告生成轻松完成;
  • 另可根据用户要求定制打印报告格式;

参数列表

序号仪器项目参数
01采集仪输入方式自动记录回弹值
02数据处理依据规范自动进行数据修正、计算、统计分析
03显示方式










8寸户外专用液晶屏

显示屏:3.2” 256x64(点阵)
04系统容量内存量:180 个构件,最多57600 多个测点及相关数据
05供电方式1600 毫安 3.7V 锂离子电池 供电可达50小时以上
06通信速率115200bps
07示值一致性≦±0.5
08工作温度-4℃~+40℃
09机械回弹仪传感器寿命大于20万次
10测强范围10-60Mpa
11标称动能2.207J±0.100J
12弹击拉簧刚度785±40.0N/m
13指针长度20.0±0.2mm
14指针摩擦力0.65±0.15N
15弹击杆球面半径R25±1.0
16弹击拉簧工作长度61.5±0.3mm
17弹击杆冲击长度75.0±0.3 mm
18弹击锤起跳位置刻度尺“0”+1
19钢钻率定回弹值80±2
